Type2+3紧凑型硬接线电涌保护器
Part Number: 561801
MSB10-480(UL)
-Type 2 (or 3) 紧凑型电涌保护器
- 面板安装，硬接线
- 状态指示
- IP66
- UL1449 ed.5

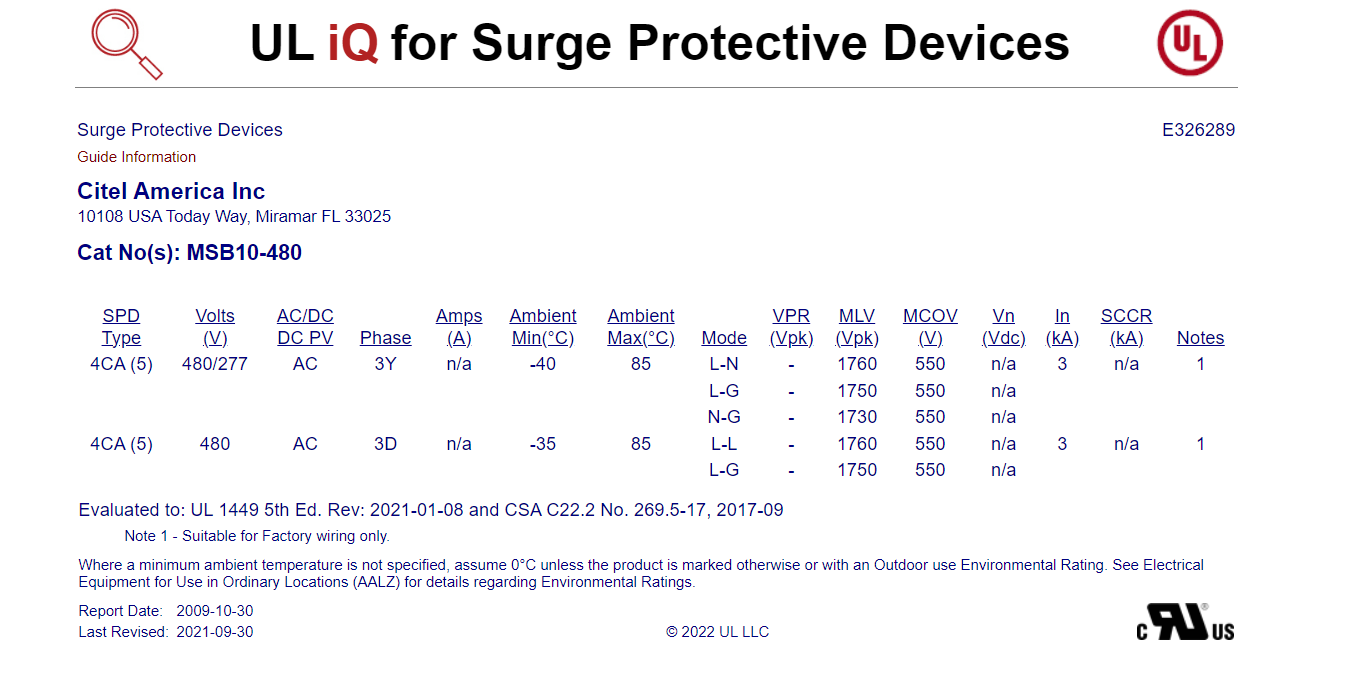

Certificates
产品规格书
|
SPD 类型
|
IEC | 2+3 |
|
系统线路
|
347-480Vac 单相 |
|
|
交流电源系统
|
TT-TN |
|
|
标称工作电压
|
Un | 480 V |
|
最大持续工作电压
交流
|
Uc | 550 Vac |
|
暂时过电压 (TOV) 特性 - 5 秒
耐受模式
|
UT | 700 Vac 耐受 |
|
暂时过电压 (TOV)特性 - 120 min
耐受模式或安全分断
|
UT | 915 Vac 断开 |
|
工作电流
|
Ic | < 1 mA |
|
续流
|
If | 无 |
|
标称放电电流
15 x 8/20 µs 冲击
|
In | 3 kA |
|
最大放电电流
每极最大耐受@8/20 µs
|
Imax | 10 kA |
|
复合波试验（GB/T18802.11）
III类试验: 1.2/50µs - 8/20µs
|
Uoc | 6 kV |
|
额定电压耐受值
IEEE C62.41.1
|
10 kV / 10 kA |
|
|
保护模式
|
CM / DM |
|
|
电压保护水平
L/N @ In (8/20µs)
|
Up L/N | 1.8 kV |
|
电压保护水平
L/PE @ In (8/20µs)
|
Up L/PE | 1.8 kV |
|
电压保护水平
共模/差模 @ In (8/20µs)
|
Up mc/md | 2 kV/2 kV |
|
额定短路电流
|
Isccr | 10 000 A |
|
放电技术
|
MOV |
|
|
连接网络
|
线缆 |
|
|
安装方式
|
平面安装 |
|
|
外壳材料
|
热塑性材料，符合UL94 V-0 |
|
|
工作温度范围
|
Tu | -40/+85°C |
|
防护等级
|
IP66 |
|
|
过载故障模式
|
脱离电网（脱扣动作） |
|
|
失效指示
|
LED绿灯熄灭 |
|
|
工作指示
|
LED绿灯亮 |
|
|
产品尺寸
|
如图示 |
|
符合标准
|
IEC 61643-11 / EN 61643-11 / UL1449 ed.5/ GBT18802.11 |
|
|
认证
|
UL |
|
|
环境标准
|
EU RoHS |
|
热脱扣装置
|
内置 |
|
|
接地故障断路器
|
S型或延迟型 |
