Type2光伏装置电涌保护器
Part Number: 480312
DS50PVS-1000
- Type 2 光伏专用电涌保护器
- 标称/最大放电电流 In : 20kA / Imax : 40kA
- 模块可插拔
- 遥信告警
- 符合EN 61643-31, NF EN 50539-11 标准
Certificates
产品规格书
|
系统线路
|
光伏工作电压1000Vdc |
|
|
标称光伏开路电压
|
Uocstc | 1000 Vdc |
|
最大持续工作电压
光伏
|
Ucpv | 1060 Vdc |
|
残流
剩余电流
|
Ipe | 无 |
|
光伏持续工作电流
@Ucpv
|
Icpv | < 1 mA |
|
续流
|
If | 无 |
|
标称放电电流
15 x 8/20 µs 冲击
|
In | 20 kA |
|
最大放电电流
每极最大耐受@8/20 µs
|
Imax | 40 kA |
|
额定短路电流
光伏系统
|
Iscpv | 1000 A |
|
接线模式
|
+/-/PE |
|
|
保护模式
|
共模保护 |
|
|
残压
@5kA (8/20 µs)
|
Up-5kA | 3 kV |
|
电压保护水平
星型连接 (+/-) / (+/PE 或 -/PE) @ In (8/20µs)
|
Up | 3.6 kV |
|
放电技术
|
MOV |
|
|
连接网络
|
螺纹端子: 4-25 mm² （可使用汇流排接线方式） |
|
|
形式
|
可插拔模块 |
|
|
可插拔
|
是 |
|
|
安装方式
|
35mm标准DIN安装 |
|
|
外壳材料
|
热塑性材料，符合UL94 V-0 |
|
|
工作温度范围
|
Tu | -40/+85°C |
|
防护等级
|
IP20 |
|
|
过载故障模式
|
SPD从PV源分断 |
|
|
失效指示
|
指示窗变色 |
|
|
备用组件
|
DSM50PV-1000 |
|
|
遥信告警
|
遥信转换触点信号输出 |
|
|
产品尺寸
|
如图示 |
|
符合标准
|
IEC 61643-31 / EN 61643-31 / EN 50539-11 / UL1449 ed.5 / GBT18802.31 |
|
|

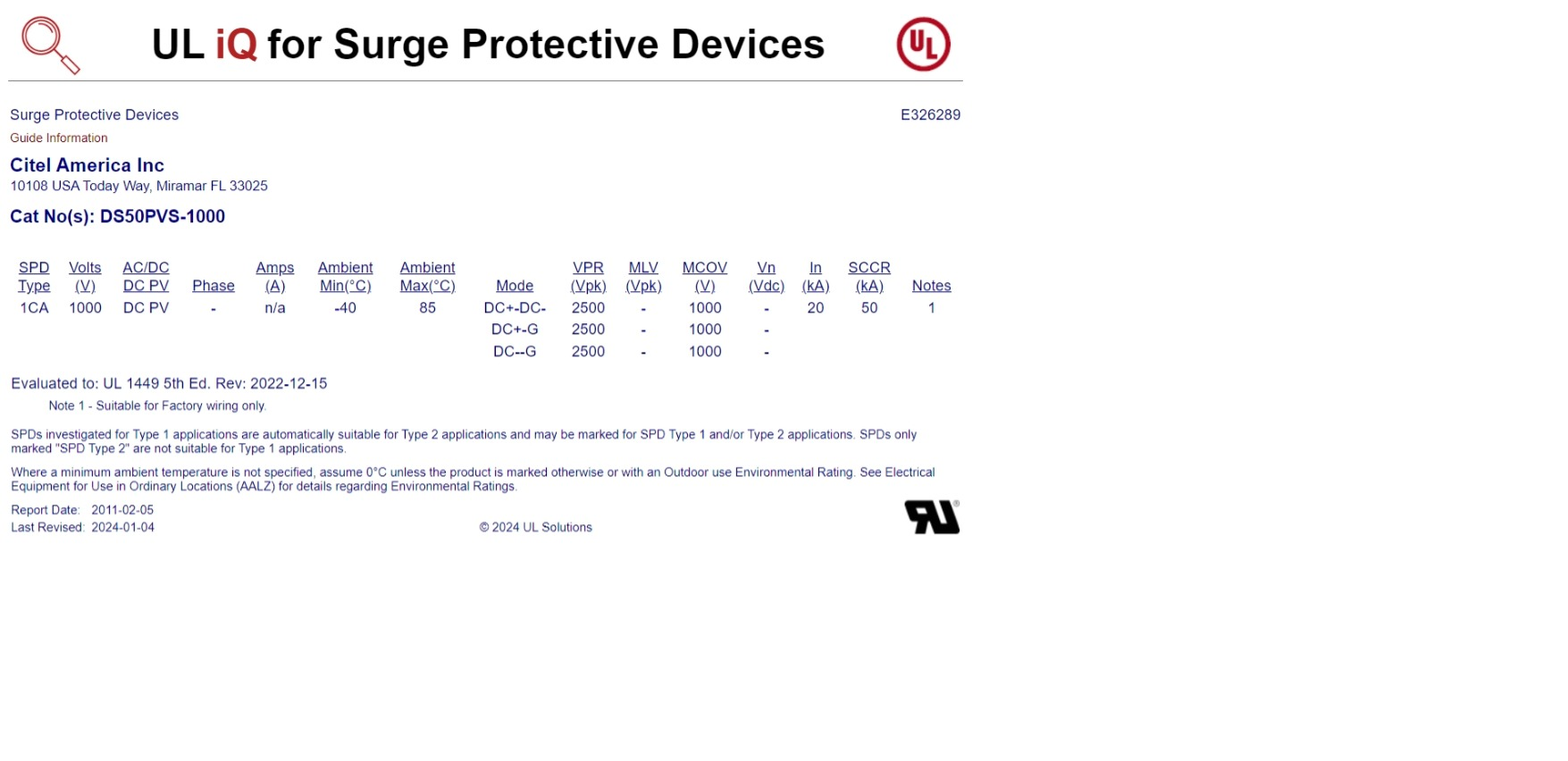

认证
|
UL Recognized |
|
热脱扣装置
|
内置 |
|
|
后备保护器
|
光伏：无需安装 |
