Type 2 AC 浪涌保护器 - 双模- 可插拔
Part Number: 462921
DS41S-1000
- Type 2 交流电源电涌保护器
- In : 20 kA
- Imax total : 40 kA
- 单极可插拔模块
- 遥信告警
- 符合NF EN 61643-11, IEC 61643-11标准
- 符合 UL1449 ed.5 标准
Certificates
产品规格书
|
SPD 类型
|
IEC | 2 |
|
标称工作电压
|
Un | 1000 Vac |
|
最大持续工作电压
交流
|
Uc | 1100 Vac |
|
暂时过电压 (TOV) 特性 - 5 秒
耐受模式
|
UT | 1400 Vac 耐受 |
|
暂时过电压 (TOV)特性 - 120 min
耐受模式或安全分断
|
UT | 1840 Vac 安全分断 |
|
残流
剩余电流
|
Ipe | < 1 mA |
|
续流
|
If | 无 |
|
标称放电电流
15 x 8/20 µs 冲击
|
In | 20 kA |
|
最大放电电流
每极最大耐受@8/20 µs
|
Imax | 40 kA |
|
接线模式
|
L/N 或者 N/PE |
|
|
电压保护水平
@ In (8/20µs)
|
Up | 5 kV |
|
额定短路电流
|
Isccr | 25 000 A |
|
放电技术
|
MOV |
|
|
SPD 结构
|
单相 |
|
|
安装方式
|
35mm标准DIN安装 |
|
|
外壳材料
|
热塑性材料，符合UL94 V-0 |
|
|
工作温度范围
|
Tu | -40/+85°C |
|
防护等级
|
IP20 |
|
|
失效指示
|
指示窗变红 |
|
|
备用组件
|
DSM40-1000 |
|
|
遥信告警
|
遥信转换触点信号输出 |
|
|
产品尺寸
|
如图示 |
|
符合标准
|
EN 61643-11 / IEC 61643-11/ GBT18802.11 |
|
|

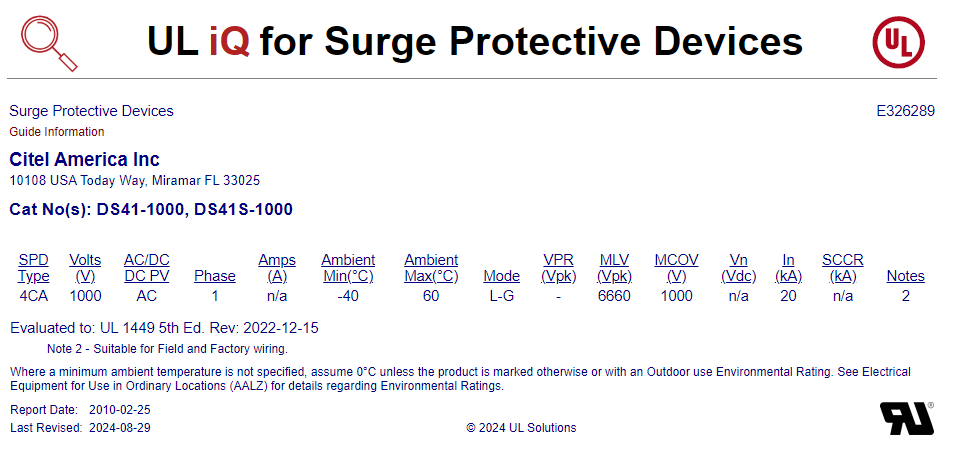

认证
|
UL Recognized |
|
|
环境标准
|
EU RoHS |
|
热脱扣装置
|
内置 |
|
|
接地故障断路器
|
S型或延迟型 |
|
|
后备保护器
|
推荐后备保护：
|
